Descrizione
Stimolatore TENS, EMS e MASSAGGIO a doppio canale di uscita. Prima dell’uso, leggere attentamente tutte le istruzioni contenute nel presente manuale dell’utente e conservarlo in sicurezza per un utilizzo futuro.

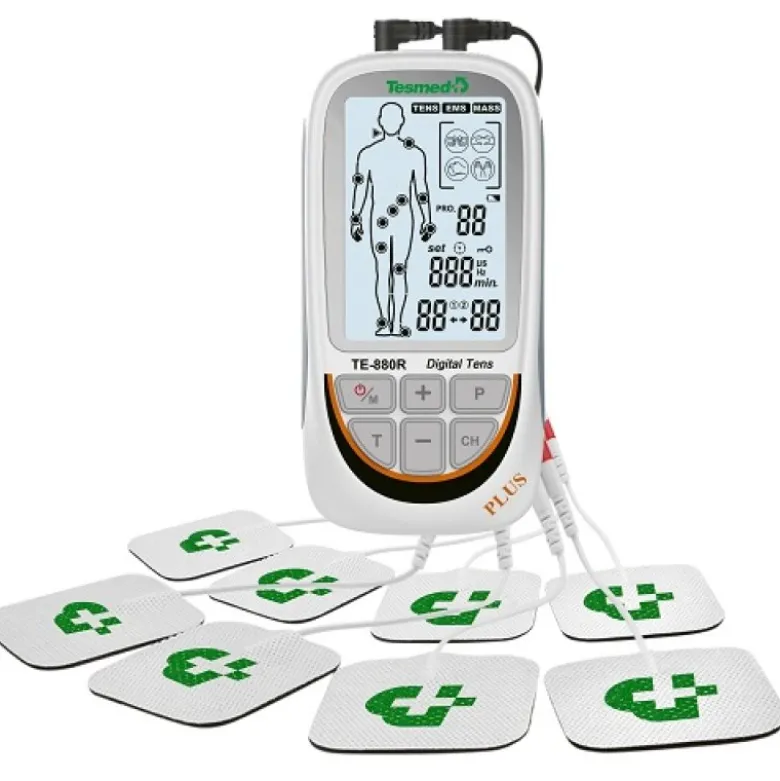

Lo stimolatore Tesmed TE-880R PLUS appartiene al gruppo dei sistemi di stimolazione elettrica. Ha tre funzioni di base: TENS (stimolazione nervosa elettrica transcutanea), EMS (stimolazione muscolare elettronica) e MASSAGGIO.
Funzioni dello stimolatore Tesmed TE-880R PLUS: il dispositivo ha 73 programmi (11 programmi TENS, 10 programmi EMS e 52 programmi MASSAGE) e applica correnti elettriche nella gamma delle basse frequenze per la terapia. Ogni programma controlla gli impulsi elettrici generati, la loro intensità, la frequenza e la larghezza degli impulsi.
Basato sulla simulazione degli impulsi naturali del corpo, il meccanismo delle apparecchiature di stimolazione elettrica è quello di creare impulsi elettrici che vengono trasmessi per via transcutanea a nervi o fibre muscolari attraverso l’elettrodo. L’intensità dei due canali può essere regolata in modo indipendente e applicata individualmente a una parte del corpo. Questo dispositivo a doppio canale può essere utilizzato con otto elettrodi. L’impulso elettrico prima viene trasmesso al tessuto e poi trasmette la stimolazione ai nervi e ai muscoli nelle varie parti del corpo.
La funzione Massage è una funziona non medica. Il programma di stimolazione Massage fornisce vibrazioni muscolari rilassanti.
Modalità d’uso TENS:
usato per il sollievo temporaneo del dolore associato a muscoli doloranti e a collo, spalle, schiena, articolazioni, fianchi, mani, addome, estremità superiori (braccio) ed estremità inferiori (gamba) a causa di sforzo da esercizio fisico o normale attività di lavoro domestico.
È anche inteso per il sollievo sintomatico e la gestione del dolore cronico e intrattabile e per il sollievo del dolore associato all’artrite.
Modalità EMS:
1) rilassamento degli spasmi muscolari;
2) prevenzione o ritardo dell’atrofia da disuso;
3) aumento della circolazione sanguigna locale;
4) ri-educazione muscolare;
5) immediata stimolazione post-chirurgica del polpaccio per prevenire la trombosi venosa;
6) mantenimento o aumento della gamma dei movimenti TENS o EMS possono essere utilizzate a casa o in ospedale, l’utilizzo deve essere fatto da pazienti di età pari o superiore a 18 anni.
Modalità d’uso
1. Collegare gli elettrodi ai cavetti
Inserire il connettore dei cavetti nel connettore degli elettrodi. Assicurarsi che siano collegati correttamente per garantire le buone prestazioni.
2. Collegare i cavi degli elettrodi al dispositivo
Prima di procedere con questo passaggio, assicurarsi che il dispositivo sia completamente spento. Tenere tra le dita la parte isolata del connettore del cavetto e inserirlo nella presa sulla parte superiore del dispositivo principale. Assicurarsi che i cavi degli elettrodi siano inseriti correttamente. Il dispositivo ha due prese di uscita controllate dal canale A e canale B nella parte superiore dell’unità. È possibile sciegliere di utilizzare un canale con un cavetto e quattro elettrodi o entrambi i canali con due cavetti e otto elettrodi.
3. Elettrodi
– Gli elettrodi devono essere regolarmente sostituiti quando iniziano a perdere la loro adesività. Se non si è sicuri delle proprietà dell’adesivo dell’elettrodo, ordinare nuovi elettrodidi sostituzione. Seguire le procedure di applicazione indicate sulla confezione degli elettrodi quando si utilizzano i nuovi elettrodi di ricambio, per mantenere una stimolazioneottimale e prevenire l’irritazione della pelle.
– Posizionare l’elettrodo sulla parte del corpo che necessita di trattamento, secondo le istruzioni di questo manuale dell’utente. Prima dell’uso, pulire la pelle e assicurarsi che la pelle e l’elettrodo siano ben collegati.
– Tesmed TE-880R PLUS è un tipo di stimolatore OTC, adatto per l’uso domestico. Usare solo secondo il manuale dell’utente, posizionare gli elettrodi nella posizione in cui si sente dolore. Eseguire il trattamento adattandolo alle sensazioni confortevoli.
Posizionamento degli elettrodi
Si possono utilizzare anche solo due elettrodi per cavetto (anziché quattro), in questo caso collegare i due elettrodi ad una coppia di spinotti rosso e nero e coprire l’altra coppia di spinotti rosso e nero del cavetto con gli appositi coperchietti in dotazione.
Accensione
Premere il tasto [ON/OFF/M] per accendere il dispositivo; il display LCD si accende. La retroilluminazione in assenza di operazioni permane per circa 10 secondi dopodichè il display passa in modalità risparmio energetico. Dopo aver premuto il tasto [ON/OFF/M] si passa in modalità standby.
Attenzione, il dispositivo si spegne dopo circa 1 minuto di inattività. Dopo il primo utilizzo, in caso di riaccensione, il dispositivo in automatico potrebbe mostrare il programma selezionato precedentemente.
Selezionare la modalità di trattamento
Premere il tasto [ON/OFF/M] per selezionare quale modalità di trattamento (TENS-EMS-MASS) si utilizzerà.
Selezionare il programma di trattamento
In base alle proprie necessità, premere il tasto [P] per selezionare il programma di trattamento.
A partire dal programma 2 per ogni tipo di trattamento verrà visualizzato sul display l’area trattabile: un pallino lampeggerà sulla figura umana del display ad indicare l’area trattabile con il programma selezionato. Ad esempio per il programma 2 TENS lampeggerà un pallino sulla figura umana in prossimità della spalla, ad indicare appunto l’area trattabile.
Per i programmi TENS E EMS la durata di default del trattamento è di 30 minuti, è però possibile regolare la durata del trattamento per i programmi TENS e EMS.
I programmi hanno una durata di default di 30 minuti, se desideri personalizzare la durata del trattamento, dopo aver selezionato il programma desiderato, prima di dare intensità, premere il pulsante [T] (non tenere premuto) per regolare la durata del trattamento.
Selezionare il canale per il trattamento
Di default sono selezionati i due canali, sul display compaiono due piccole frecce una verso sinistra e una verso destra, con il tasto [+] si aumenta l’intensità allo stesso modo su entrambi i canali. Premere il pulsante [CH] per selezionare il canale per il trattamento. La selezione del canale è utile nel caso in cui si voglia impostare un diverso livello d’intensità sui due canali.
Avvio del trattamento aumentando l’intensità
Assicurarsi che gli elettrodi siano posizionati sulla pelle e correttamente collegati. Premere il pulsante [+] per aumentare l’intensità del canale di trattamento selezionato.
Regolare l’intensità di uscita
Ricordare di dare intensità su entrambi i canali. Premere il pulsante [+] per aumentare l’intensità di uscita. Sarà aumentato a un livello superiore dopo ogni pressione. Il dispositivo ha 40 livelli di intensità. Si prega di regolare l’intensità in base alla condizione in cui ci si sente a proprio agio. Se la stimolazione è avvertita come troppo forte, puoi premere il pulsante [-] per ridurre l’intensità a un livello inferiore ogni volta. Quando l’intensità di uscita di entrambi i canali diminuisce a zero, lo stimolatore tornerà in modalità standby.
Interrompere il trattamanto e spegnere il dispositivo
Premere il pulsante [ON/OFF/M] per interrompere il trattamento durante la modalità di trattamento. Tenere premuto per 3 secondi il tasto [ON/OFF/M] se si vuole spegnere l’elettrostimolatore e l’LCD si spegnerà.
Per i programmi MASS – come selezionare il tipo di massaggio
In base alle proprie esigenze, in modalità MASSAGGIO, è possibile selezionare tra 4 diversi tipi di massaggio a seconda delle preferenze dell’utilizzatore. Per selezionare i 4 tipi di massaggio premere ogni volta per 3 secondi il tasto [P].
Programmi U personalizzabili – come impostare i parametri
Per il parametro tempo è sufficiente premere il tasto T per aumentare il tempo di 5 minuti alla volta. Tenere premuto il pulsante T per accedere alla modalità di impostazione della frequenza dell’impulso, dell’ampiezza dell’impulso e del tempo di trattamento. Una volta selezionato il parametro che desideri modificare premere il pulsante [+] o [-] per selezionare il valore desiderato. Una volta determinati i parametri desiderati premere il tasto ON e dare intensità per avviare il trattamento.
Rilevamento elettrodi staccati
In caso di elettrodi non perfettamente aderenti alla pelle, magari perché usurati, o di mancanza di collegamento dei cavetti al dispositivo, sopra il livello di intensità 5, il dispositivo rileverà l’anomalia azzerando l’intensità e contemporaneamente lampeggerà per circa 4 secondi il simbolo, 1 o 2 , del canale di riferimento. Quindi lo stimolatore tornerà in modalità standby.
Rilevamento di batteria scarica
Quando la batteria è scarica, l’icona lampeggerà per indicare di spegnere il dispositivo e ricaricare la batteria.
CARICARE LA BATTERIA
Per ricaricare la batteria, procedere come segue
– Questo dispositivo non può essere utilizzato durante la carica.
– Assicurarsi che il dispositivo non sia più collegato al paziente (i cavi di uscita e gli elettrodi devono essere scollegati).
– Collegare il cavo micro USB alla porta di ricarica del dispositivo.
– Collegare il cavo USB al caricatore.
– Quando il dispositivo è in carica, l’indicatore luminoso è rosso.
– Potrebbero essere necessarie fino a 2 ore per raggiungere la carica completa.
– Quando la carica è completata, l’indicatore luminoso diventa verde.
La durata di una batteria ricaricabile dipende dal numero di cicli di ricarica/esecuzione a cui viene sottoposta e dal modo in cui questi cicli vengono eseguiti.
I seguenti suggerimenti contribuiscono a prolungare la durata della batteria:
– Quando il dispositivo non viene utilizzato frequentemente, caricare la batteria una volta al mese.
– Per una maggiore durata della batteria, scaricarla il più possibile.
Utilizzo degli elettrodi
1. L’elettrodo può essere collegato solo con l’elettrostimolatore TE-880R PLUS. Accertarsi che il dispositivo sia spento mentre si collegano o scollegano gli elettrodi.
2. Se si desidera riposizionare l’elettrodo durante l’applicazione, spegnere il dispositivo.
3. L’uso dell’elettrodo può causare irritazioni alla pelle. Se si verificano tali irritazioni della pelle, ad es. arrossamento, vesciche o prurito, interrompere immediatamente l’uso del dispositivo. Non utilizzare Tesmed TE-880R PLUS in modo permanente sulla stessa parte del corpo, poiché ciò può anche causare irritazioni alla pelle.
4. Gli elettrodi sono privati e intesi per l’utilizzo di una singola persona. Non utilizzare in più persone.
5. L’elettrodo deve aderire perfettamente alla pelle per evitare punti caldi, che possono causare ustioni alla pelle.
6. Non è consigliabile usare gli elettrodi quando non aderiscono più bene alla pelle. Con un uso corretto mediamente si possono fare circa 30 trattamenti.
7. La forza adesiva degli elettrodi dipende dalle proprietà della pelle, dalle condizioni di conservazione e dal numero di applicazioni. Se gli elettrodi non si attaccano più completamente alla superficie della pelle, sostituirli con altri nuovi.
Riposizionare gli elettrodi sulla pellicola protettiva dopo l’uso e riporli nella custodia per evitare che il gel si secchi. Ciò mantiene la forza adesiva per un periodo più lungo.
Consigli d’uso per TENS:
1. se si ritiene che l’intensità di uscita sia troppo forte, premere il pulsante [-] per diminuirla;
2. se non si avverte alcun disagio durante il trattamento, si consiglia di utilizzare il dispositivo fino al termine della sessione;
3. è possibile un sollievo dal dolore dopo 5-10 minuti di trattamento, consigliamo 1-2 trattamenti al giorno per almeno una settimana;
4. dopo un periodo di trattamento, se il sollievo dal dolore non viene raggiunto o il dolore peggiora, consultare il medico.
Consigli d’uso per EMS:
1. posizionare gli elettrodi sulla parte del corpo che si desidera trattare;
2. 1-2 trattamenti al giorno, per un periodo variabile;
3. si consiglia di utilizzare il dispositivo per una sessione alla volta;
4. se si avverte disagio durante il trattamento, si può fare una pausa o diminuire l’intensità.
Consigli d’uso per MASSAGE:
1. posizionare gli elettrodi sulla parte del corpo che si desidera trattare;
2. 1-2 trattamenti al giorno, per un periodo variabile;
3. se si avverte disagio durante il trattamento, si può fare una pausa o diminuire l’intensità;
4. i trattamenti di massaggio sono pensati per le persone con rigidità muscolare, sensazione di tensione e muscoli nodosi. I diversi tipi di massaggio forniscono sensazioni diverse, l’utilizzatore può scegliere il tipo di massaggio preferito.
Massaggio IMPASTAMENTO: sensazioni pulsanti di media frequenza simulano il manipolare con un movimento di impastamento.
Massaggio SFREGAMENTO: sensazioni pulsanti ad alta frequenza imitano lo sfregamento delle mani, simulando l’azione di premere contro i muscoli, l’uno contro l’altro, con un movimento ripetuto circolare o su e giù.
Massaggio PERCUSSIONE: sensazioni pulsanti di media frequenza simulano l’effetto di agire sui muscoli con le nocche della mano.
Massaggio PICCHIETTAMENTO: sensazioni pulsanti di picchiettamento a bassa frequenza é come se si colpisse leggermente i muscoli picchiettandoli.
Avvertenze
– Non utilizzare questo dispositivo se si utilizza un pacemaker cardiaco, un defibrillatore impiantato o altri dispositivi metallici o elettronici impiantati. Tale uso potrebbe causare scosse elettriche, ustioni, interferenze elettriche o morte.
– Il dispositivo non deve essere utilizzato in presenza di lesioni cancerose o altre lesioni nell’area di trattamento.
– La stimolazione non deve essere applicata su aree gonfie, infette, infiammate o eruzioni cutanee (ad es. flebite, tromboflebite, vene varicose, ecc.).
– I posizionamenti degli elettrodi devono essere evitati nell’area del seno carotideo (collo anteriore) o cerebralmente (sulla testa).
– Questo dispositivo non deve essere utilizzato in aree eccessivamente denervate.
– Ernia inguinale.
– Non utilizzare su aree operate dopo un intervento chirurgico per almeno 10 mesi dopo l’operazione.
– Non utilizzare con gravi problemi circolatori arteriosi negli arti inferiori.
1) Se si ha avuto un trattamento medico o fisico per il dolore, consultare il proprio medico prima dell’uso.
2) Se il dolore non è attenuato, o non diventa lieve o dura più di cinque giorni, smettere di usare il dispositivo e consultare il medico.
3) Non applicare la stimolazione sul collo perché ciò potrebbe causare gravi spasmi muscolari con conseguente chiusura delle vie respiratorie, difficoltà respiratoria o effetti avversi sul ritmo cardiaco o sulla pressione sanguigna.
4) Le norme internazionali in vigore impongono la segnalazione relativa all’applicazione degli elettrodi a livello del torace (aumento del rischio di fibrillazione cardiaca).
5) Non applicare la stimolazione in presenza di apparecchiature di monitoraggio elettronico (ad es. Monitor cardiaci, allarmi ECG), che potrebbero non funzionare correttamente quando è in uso il dispositivo di stimolazione elettrica.
6) Non applicare la stimolazione durante il bagno o la doccia.
7) Non applicare la stimolazione durante il sonno.
8) Non applicare la stimolazione durante la guida, il funzionamento di macchinari o durante qualsiasi attività in cui la stimolazione elettrica può comportare il rischio di lesioni.
9) Applicare la stimolazione solo sulla pelle normale, intatta, pulita e sana.
10) Gli effetti a lungo termine della stimolazione elettrica non sono noti. Il dispositivo di stimolazione elettrica non può sostituire i farmaci.
11) La stimolazione non deve avvenire mentre l’utente è collegato ad apparecchiature chirurgiche ad alta frequenza, che possono causare ustioni alla pelle sotto gli elettrodi, nonché problemi con lo stimolatore.
12) Non utilizzare lo stimolatore in prossimità di onde corte o attrezzatura per terapia a microonde, poiché questo può compromettere la potenza in uscita dell’elettrostimolatore.
13) Non usare mai vicino all’area cardiaca. Gli elettrodi di stimolazione non devono mai essere posizionati da nessuna parte nella parte anteriore del torace (contrassegnato da costole e sterno), ma soprattutto non sui due grandi muscoli pettorali. Lì può aumentare il rischio di fibrillazione cardiaca.
14) Non usare mai sull’area degli occhi, della testa e del viso.
15) Non usare mai vicino ai genitali.
16) Non usare mai sulle aree della pelle prive di sensibilità normale.
17) Tenere separati gli elettrodi durante il trattamento. Potrebbe provocare una stimolazione impropria o ustioni della pelle se gli elettrodi sono in contatto tra loro.
18) Tenere lo stimolatore fuori dalla portata dei bambini.
19) Consultare il proprio medico in caso di dubbi.
20) Interrompere il trattamento e non aumentare il livello di intensità se senti disagio durante l’uso.
Precauzioni
1) La TENS non è efficace per il dolore di origine centrale compreso il mal di testa.
2) LaTENS non sostituisce i farmaci antidolorifici e altre terapie per la gestione del dolore.
3) La TENS è un trattamento sintomatico e, come tale, sopprime la sensazione di dolore che altrimenti servirebbe da meccanismo protettivo.
4) L’efficacia può dipendere anche dalla selezione di un professionista qualificato nella gestione dei pazienti con dolore.
5) Poiché gli effetti della stimolazione del cervello sono sconosciuti, la stimolazione non deve essere applicata sulla testa e gli elettrodi non devono essere posizionati su lati opposti della testa.
6) La sicurezza della stimolazione elettrica durante la gravidanza non è stata dimostrata.
7) Potrebbero verificarsi irritazione o ipersensibilità cutanea a causa della stimolazione elettrica o del mezzo conduttivo elettrico (gel di silice).
8) Se si è sospetti o diagnosticati una malattia cardiaca o epilessia, seguire le precauzioni raccomandate dal medico.
9) Attenzione se si tende a sanguinare internamente, ad esempio a seguito di una lesione o una frattura.
10) Consultare il proprio medico prima di utilizzare il dispositivo dopo una recente procedura chirurgica, poiché la stimolazione può interrompere il processo di guarigione.
11) Consultare il proprio medico se si intende applicare la stimolazione durante le mestruazioni o durante la gravidanza.
12) Solo per uso di un singolo paziente.
13) Questo stimolatore non deve essere usato da pazienti che non sono adatti o emotivamente disturbati, compresi coloro con demenza o deficit cognitivi psichici mentali.
14) Le istruzioni per l’uso sono elencate e devono essere rispettate; qualsiasi uso improprio può essere pericoloso.
15) Rari casi di irritazione della pelle possono verificarsi nell’area del posizionamento dell’elettrodo dopo un’applicazione a lungo termine.
16) Non utilizzare questo dispositivo in presenza di altre apparecchiature che inviano impulsi elettrici al proprio corpo.
17) Non utilizzare oggetti appuntiti come una matita o una punta a sfera per azionare i pulsanti sul pannello di controllo.
18) Controllare i collegamenti degli elettrodi prima di ogni utilizzo.
19) Gli stimolatori elettrici devono essere utilizzati solo con gli elettrodi raccomandati dal produttore.
Reazioni avverse:
1) Possono verificarsi possibili irritazioni cutanee o ustioni sotto gli elettrodi.
2) In occasioni molto rare, gli utenti che usano la TENS per la prima volta riferiscono di avere la testa leggera o svenire. Si consiglia di utilizzare il prodotto da seduti finché non ci si abitua alla sensazione.
3) Se la stimolazione mette a disagio, ridurre l’intensità della stimolazione a un livello confortevole e contattare il medico se i problemi persistono.
Attenzione
1. Rimuovere sempre gli elettrodi dalla pelle con una leggera trazione per evitare lesioni in caso di pelle altamente sensibile.
2. Prima di applicare gli elettrodi autoadesivi, si consiglia di lavare e sgrassare la pelle, quindi asciugarla bene.
3. Non accendere il dispositivo quando gli elettrodi autoadesivi non sono posizionati sul corpo.
4. Rimuovere o spostare gli elettrodi spegnendo prima il dispositivo o l’apposito canale in modo da evitare involontarie irritazioni.
5. Si raccomanda di utilizzare elettrodi autoadesivi di almeno 40×40 mm nell’area di trattamento.
6. Non rimuovere mai gli elettrodi autoadesivi dalla pelle mentre il dispositivo è ancora acceso.
